Конструкция электродинамических громкоговорителей

Электродинамический громкоговоритель представляет собой сложный электромеханоакустический преобразователь, в котором происходят линейные и нелинейные преобразования музыкального и речевого сигнала (подводимого в виде напряжения к звуковой катушке) в распределенное в пространстве звуковое давление, изменяющееся во времени (рис. 1). Музыкальные и речевые сигналы имеют сложную нестационарную временную структуру. Задачей громкоговорителей является передача этой структуры без искажений (технически более реализуемой является передача сигналов с искажениями ниже порогов слуха). Учитывая, что электродинамический громкоговоритель имеет очень ограниченное количество конструктивных элементов, реализация такой задачи представляет большие трудности. Именно поэтому вопросам
расчета, дизайна и технологии громкоговорителей уделяется огромное внимание. Разработкой алгоритмов и программ для компьютерного проектирования громкоговорителей, совершенствованием их технологии и производства занимаются крупнейшие научные центры и фирмы на протяжении многих десятилетий (например, фирмы JBL, KEF, B&W, Celestion,Philips, Sony и многие другие).

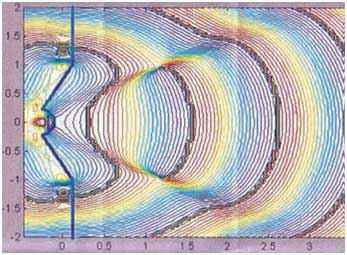

Рис. 1. Структура звукового поля, излучаемого громкоговорителями.

Системная модель громкоговорителя:
Функционально электродинамический громкоговоритель может быть представлен в виде системной модели, состоящей из:
- электромагнитного преобразователя
(магнитная цепь + звуковая катушка), преобразующего подводимое напряжение в переменный ток и в электромеханическую силу;
- механического преобразователя
(подвижная система), осуществляющего преобразование подводимой электромеханической силы в распределенное по поверхности диафрагмы смещение;
- акустомеханического преобразователя
(диафрагма + воздушная среда), выполняющего преобразование смещения в распределенное в пространстве звуковое давление.

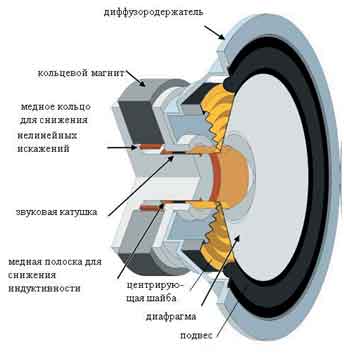

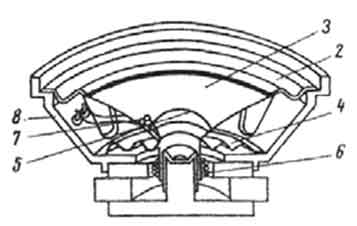

Рис. 2. Конструкция электродинамического громкоговорителя.


Все эти подсистемы оказывают как прямое, так и обратное воздействие друг на друга. В каждой из них возникают как линейные, так и нелинейные искажения сигнала. Подвижная система(рис. 2а, 2б) включает в себя подвес (2), диафрагму (коническую или купольную, 3), центрирующую шайбу (4), пылезащитный колпачок (5), звуковую катушку (6), гибкие выводы (7). Звуковая катушка представляет собой цилиндрический каркас с намотанным в несколько слоев изолированным проводником. При пропускании переменного тока по звуковой катушке, помещенной в радиальный зазор магнитной цепи, на нее будет действовать механическая сила F = BLI, где В — индукция в рабочем зазоре, L — длина проводника, I — сила тока. Под действием этой силы возникают осевые колебания катушки и скрепленной с ней диафрагмы. Центрирующая шайба представляет собой гофрированную мембрану, которая обеспечивает центровку звуковой катушки в зазоре, препятствует ее крутильным колебаниям, позволяя ей совершать осевые колебания. Центрирующая шайба должна обладать большой гибкостью в осевом направлении и малой — в радиальном и кольцевом. Подвес — кольцевая, обычно гофрированная оболочка, позволяющая
диафрагме совершать осевые колебания и предохраняющая ее от крутильных колебаний. Она также должна обладать большой гибкостью в осевом направлении и малой — в кольцевом и радиальном.

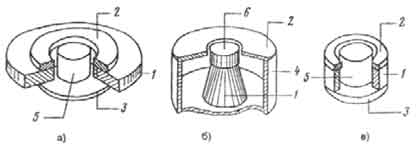

Рис. 3. Конструкции магнитных цепей.

Д и а ф р а г м а (диффузор) представляет собой упругую оболочку различной формы (коническую, сферическую, плоскую и др.), в которой под действием механической силы со стороны звуковой катушки возникают колебания, возбуждающие окружающую воздушную среду и создающие звуковые волны. Пылезащитный колпачок — купольная или плоская пластинка, предохраняющая зазор магнитной цепи от попадания пыли и одновременно являющаяся ребром жесткости для диафрагмы.
Гибкие выводы — проводники, соединяющие выводы звуковой катушки с присоединительными клеммами громкоговорителя.
Магнитная цепь выполняется обычно в трех вариантах (рис. 3): кольцевая с ферритовыми магнитами (а), керновая с литыми магнитами (б) и кольцевая с литыми магнитами (в). Элементами магнитной цепи являются: магнит в виде кольца или керна, верхний (2) и нижний (3) фланцы,
стакан или скоба (4), керн (5), полюсный наконечник (6). Постоянный магнит создает постоянный магнитный поток, замкнутые силовые линии которого пересекают цилиндрический воздушный зазор между верхним фланцем и керном в радиальном направлении. Диффузородержатель (рис. 2б) служит для объединения магнитной цепи и подвижной системы и обеспечивает возможность закрепления громкоговорителя в корпусе АС, с которым он предназначен работать. Представленная конструкция используется, в основном, в низкочастотных громкоговорителях. Конструкции средне и высокочастотных электродинамических громкоговорителей несколько отличаются (хотя принцип их работы одинаков). В них обычно используется купольная диафрагма, керновая магнитная цепь и др. Пример конструкции показан на рис. 4. Каждый из элементов подвижной системы и магнитной цепи вносит свой вклад в возникновение линейных и нелинейных искажений и оказывает свое влияние на качество звучания. Подвижная система представляет собой совокупность различных оболочек вращения (подвес, диффузор, шайба, колпачок, катушка), которые под действием приложенной силы совершают вынужденные линейные и нелинейные колебания. Применение современной измерительной техники, в частности, голографической интерферометрии, а также создание методов компьютерного моделирования позволило к настоящему времени детально изучить эти процессы.


Рис. 4. Конструкция высокочастотного
громкоговорителя.
